ADC芯片的架構根據轉換原理和應用場景的不同，主要分為以下五類：
一、逐次逼近型（SAR ADC）
原理：通過二分法逐步逼近輸入信號。每個時鐘周期比較一位，依次確定數字碼的每一位，最終完成轉換。
特點：中等轉換速度（微秒級）、中等精度（12-16位）、低功耗。
應用：工業測量、嵌入式系統（如STM32內置ADC）、便攜式設備。
二、Σ-Δ型（Sigma-Delta ADC）
原理：利用過采樣和噪聲整形技術，將量化噪聲轉移到高頻段后濾除，再通過數字濾波器輸出高精度結果。
特點：高分辨率（16-24位）、低速（采樣率低）、低功耗。
應用：音頻處理、傳感器信號調理（如電子秤）、醫療設備。
三、流水線型（Pipeline ADC）
原理：將轉換過程分解為多級子模塊，每級完成部分量化，并行處理以提高速度。
特點：高速（可達GHz級）、中高精度（12-16位）、多通道支持。
應用：通信接收機、雷達信號處理、高速數據采集。
四、閃存型（Flash ADC）
原理：通過多個并行比較器直接比較輸入信號與參考電壓，實現極速轉換。
特點：超高速（納秒級）、低分辨率（通常≤8位）、高成本。
應用：示波器、光通信、雷達信號處理（如8位Flash ADC）。
五、積分型（Integrating ADC）
原理：通過積分電路對輸入信號進行時間積分，將積分時間與參考電壓比較得到數字碼。
特點：高精度、極低速（毫秒級）、抗干擾能力強。
應用：精密儀器（如電壓表）、低頻信號采集（如溫度監測）。
選型關鍵：需根據實際需求平衡速度、精度和功耗。
例如：
? 高精度傳感器調理優先選Σ-Δ型；
? 超高速場景（如5G通信）需流水線或閃存型；
? 成本敏感的中速應用（如MCU）可選SAR型。

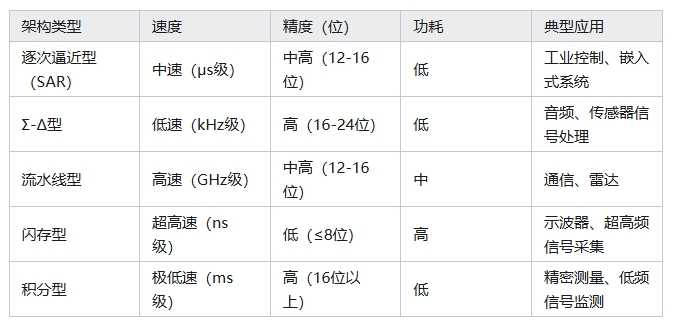

架構對比與選型建議
